产品型号：NPS01-LRT/2500(4000、6000)
用 途：适用于高层建筑、移动通讯基站、卫星地面站、雷达站、微波通讯站、机场设施、石油气站等各类建筑或设施的直击雷保护
特点：
○完全主动式截击雷电系统,雷击后防护质量不会改变
○能够在受到反复雷击放电之后保证电气连续性和功能的持续性
○无电子系统不会因浪涌冲击将其损坏,长寿命
○具备早期放电功能,当有闪电时，才会自我激活
○提前放电接闪针加了一个主动触发系统，能建立起重复的高压脉冲信号，在放电过程中适时产生一个连续的放电路
径与雷云的下行先导会合，把雷电流引入大地

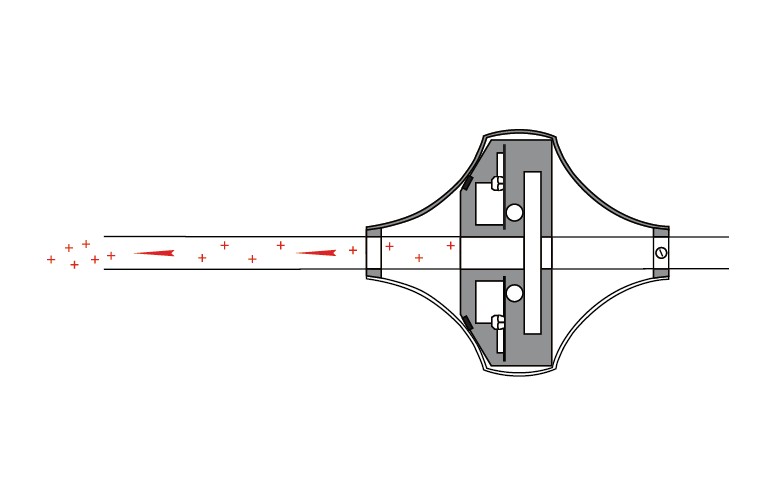

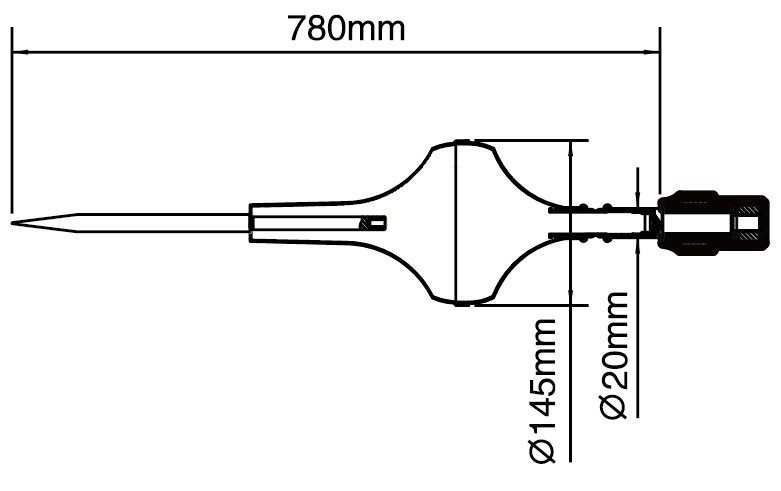

原理图及外形尺寸图：
技术参数：
|
产品型号 |
提前放电时间 |
雷电通流量（10/350μs） |
接地要求 |
抗风强度 |
高度 |
转接口规格 |
材质 |
重量 |
|
NPS01-LRT/2500 |
25μs |
≤200kA |
4-30Ω |
≤35m/s |
780mm |
ф40mm |
304L不锈钢 |
5kg |
|
NPS01-LRT/4000 |
40μs |
≤200kA |
4-30Ω |
≤40m/s |
780mm |
ф40mm |
304L不锈钢 |
5kg |
|
NPS01-LRT/6000 |
60μs |
≤200kA |
4-30Ω |
≤40m/s |
780mm |
ф40mm |
304L不锈钢 |
5kg |
设计选型表：
|
设计选型表 |
不同型号及安装高度的优化接闪针对各类防雷建筑物在地面的保护半径(Rp) |
||||||||
|
产品型号 |
h =高于参考地面的高度 |
||||||||
|
2m |
4m |
5m |
7m |
10m |
15m |
30m |
45m |
60m |
|
|
第一类防雷建筑(滚球半径30m) |
|||||||||
|
NPS01-LRT/2500 |
19m |
39m |
49m |
50m |
51m |
53m |
55m |
- |
- |
|
NPS01-LRT/4000 |
26m |
52m |
65m |
66m |
67m |
68m |
70m |
- |
- |
|
NPS01-LRT/6000 |
35m |
69m |
86m |
87m |
88m |
89m |
90m |
- |
- |
|
第二类防雷建筑(滚球半径45m) |
|||||||||
|
NPS01-LRT/2500 |
23m |
40m |
57m |
59m |
61m |
63m |
68m |
70m |
- |
|
NPS01-LRT/4000 |
30m |
60m |
75m |
76m |
77m |
80m |
84m |
85m |
- |
|
NPS01-LRT/6000I |
40m |
78m |
97m |
98m |
99m |
101m |
104m |
105m |
- |
|
第三类防雷建筑(滚球半径60m) |
|||||||||
|
NPS01-LRT/2500 |
26m |
52m |
65m |
66m |
69m |
72m |
79m |
84m |
85m |
|
NPS01-LRT/4000 |
33m |
66m |
84m |
85m |
87m |
89m |
95m |
99m |
100m |
|
NPS01-LRT/6000 |
44m |
87m |
107m |
108m |
109m |
111m |
116m |
120m |
120m |
