产品型号：NPS01 - LR01/I(II、III、IV)
用 途：适用于高层建筑、移动通讯基站、卫星地面站、雷达站、微波通讯站、机场设施、石油气站等各类建筑或设施的直击雷保护
特点：
○完全主动式截击雷电系统,雷击后防护质量不会改变
○能够在受到反复雷击放电之后保证电气连续性和功能的持续性

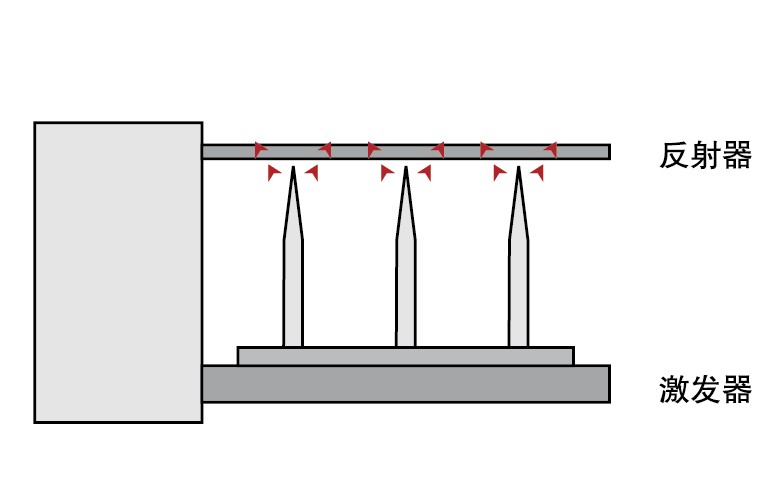

○雷电产生时接闪针的中央收集杆和激发器之间的电场迅速增加而造成尖端的空气发生离子化可于极短的时间内放电，因大
量电离子的存在，产生一预期上行放电通道，可迅速、安全地将雷电截击及安全地泄放到大地

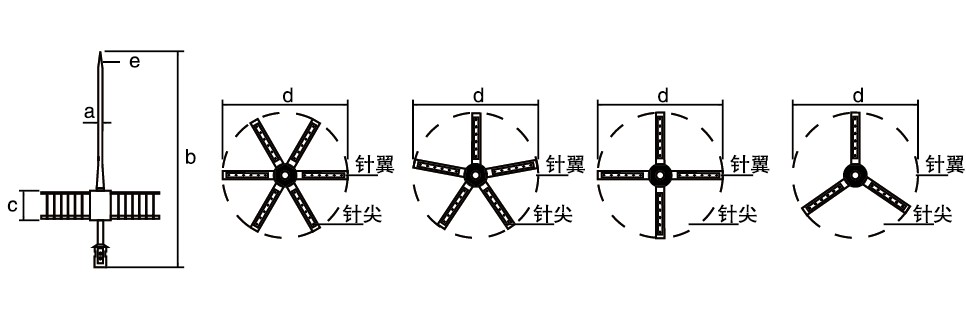

原理图及外形尺寸图：
产品型号
针尖高度a
针体直径b
激发起高度c
激发器直径d
针尖陡度d
NPS01 - LR01/I
16mm
663mm
94.5mm
300mm
0.5
NPS01 - LR01/II
16mm
723mm
94.5mm
360mm
0.5
NPS01 - LR01/III
16mm
753mm
94.5mm
420mm
0.5
NPS01 - LR01/IV
16mm
753mm
94.5mm
420mm
0.5
技术参数：
产品型号
优化放电时间
雷电通流量（10/350μs）
接地要求
抗风强度
针尖数量
针翼数量
高度
转接口规格
材质
重量
NPS01-LR01/I
25μs
≤200kA
4-30Ω
≤40m/s
9
3
663mm
ф40mm
304L不锈钢
3.9kg
NPS01-LR01/II
34μs
≤200kA
4-30Ω
≤40m/s
16
4
723mm
ф40mm
304L不锈钢
5.2kg
NPS01-LR01/III
43μs
≤200kA
4-30Ω
≤40m/s
25
5
753mm
ф40mm
304L不锈钢
6.3kg
NPS01-LR01/IV
56μs
≤200kA
4-30Ω
≤40m/s
36
6
753mm
ф40mm
304L不锈钢
8.9kg
设计选型表：
设计选型表
不同型号及安装高度的优化接闪针对各类防雷建筑物在地面的保护半径(Rp)
产品型号
h =高于参考地面的高度
2m
4m
5m
7m
10m
15m
30m
45m
60m
第一类防雷建筑(滚球半径30m)
NPS01 LR01/I
14m
34m
44m
45m
46m
48m
50m
-
-
NPS01 LR01/II
21m
47m
60m
61m
62m
63m
65m
-
-
NPS01 LR01/III
25m
55m
71m
72m
72m
73m
75m
-
-
NPS01 LR01/IV
30m
64m
81m
82m
83m
84m
85m
-
-
第二类防雷建筑(滚球半径45m)
NPS01 LR01/I
18m
35m
52m
54m
56m
58m
63m
65m
-
NPS01 LR01/II
35m
55m
70m
71m
72m
75m
79m
80m
-
NPS01 LR01/III
30m
64m
81m
82m
83m
85m
89m
