产品型号：NPS01 - LR02/I(II、III、IV)
用 途：适用于高层建筑、移动通讯基站、卫星地面站、雷达站、微波通讯站、机场设施、石油气站等各类建筑或设施的直击雷保护
特点：
○选用优质不锈钢制作，耐腐蚀，寿命长
○体积小、重量轻、抗风能力强
○配件齐全、安装便捷，可有效地提高施工速度

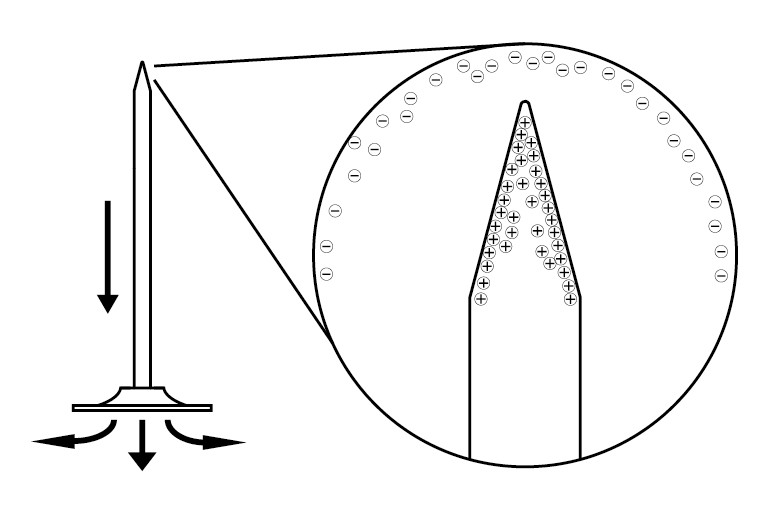

○避雷的原理是利用尖端放电现象，在雷电发生时，接闪针能吸引雷电的放电通道，
让雷电电流从接闪针引下线流入大地，避免巨大的电流对建筑或设备造成破坏

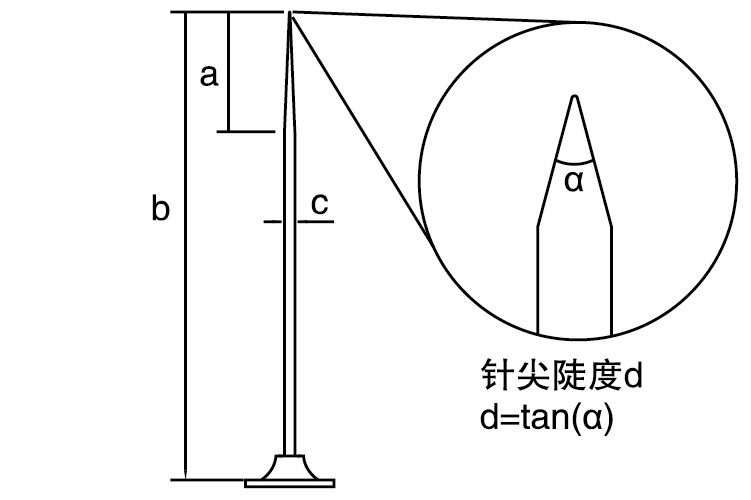

原理图及外形尺寸图：
产品型号
针尖高度a
针体直径b
针高c
针尖陡度d
NPS01 - LR02/I
41mm
20mm
1000mm
0.5
NPS01 - LR02/II
41mm
20mm
1000mm
0.5
NPS01 - LR02/III
45mm
20mm
1000mm
0.45
NPS01 - LR02/IV
45mm
20mm
1000mm
0.45
技术参数：
产品型号
雷电通流量（10/350μs）
接地要求
抗风强度
高度
综合应力
材质
重量
NPS01-LR02/I
≤150kA
4-30Ω
≤35m/s
1000mm
400N/m²
Q235碳钢
4kg
NPS01-LR02/II
≤150kA
4-30Ω
≤40m/s
1000mm
400N/m²
201L不锈钢
3kg
NPS01-LR02/III
≤150kA
4-30Ω
≤40m/s
1000mm
600N/m²
304L不锈钢
3kg
NPS01-LR02/IV
≤150kA
4-30Ω
≤40m/s
1000mm
1000N/m²
TI钛合金
2.5kg
设计选型表：
设计选型表
不同型号及安装高度的优化接闪针对各类防雷建筑物在地面的保护半径(Rp)
产品型号
h =高于参考地面的高度
2m
4m
5m
7m
10m
15m
30m
45m
60m
第一类防雷建筑(滚球半径30m)
NPS01 LR02/I
10m
14m
16m
19m
22m
25m
30m
-
-
NPS01 LR02/II
10m
14m
16m
19m
22m
25m
30m
-
-
NPS01 LR02/III
11m
15m
17m
20m
23m
25m
30m
-
-
NPS01 LR02/IV
11m
15m
17m
20m
23m
25m
30m
-
-
第二类防雷建筑(滚球半径45m)
NPS01 LR02/I
13m
18m
20m
24m
28m
33m
42m
45m
-
NPS01 LR02/II
13m
18m
20m
24m
28m
33m
42m
45m
-
NPS01 LR02/III
15m
20m
21m
25m
29m
34m
42m
45m
-
NPS01 LR02/IV
15m
20m
21m
25m
29m
34m
42m
45m
-
第三类防雷建筑(滚球半径60m)
NPS01 LR02/I
15m
21m
23m
28m
33m
39m
