产品名称：T2类浪涌保护器
产品型号：NPS01-FB120/420/4、NPS01-FB160/420/4

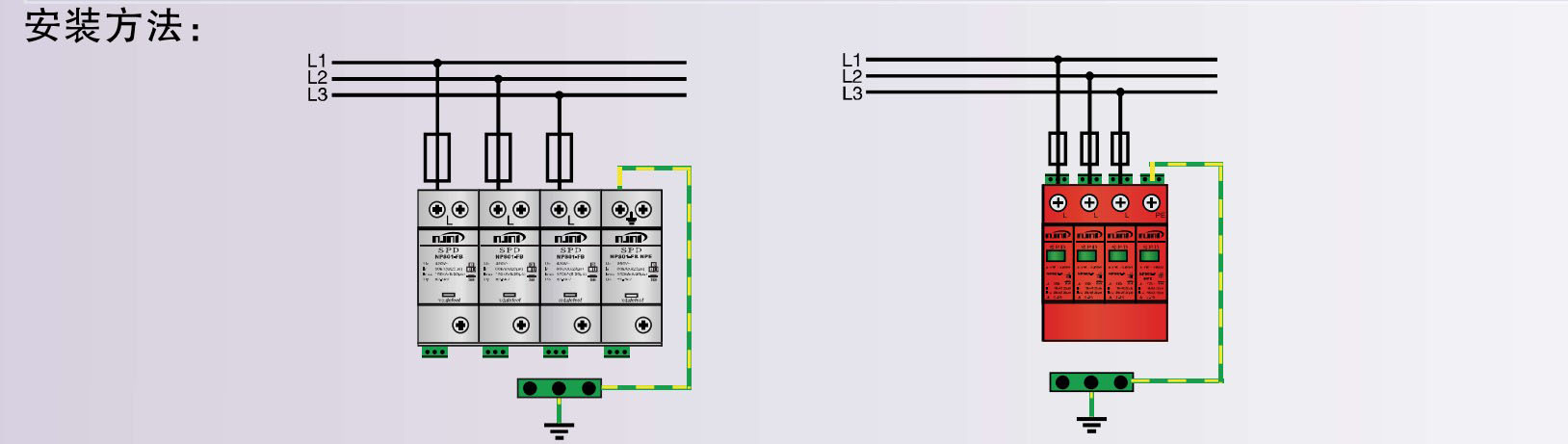

用 途：产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域交流电源设备的第一级（B级）雷电过电压的防护，安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线处
特点：
1.选用优质压敏电阻，通过10/350μs和8/20μs冲击雷电流测试
2.采用全新的双弹片脱扣结构技术，防止金属疲劳导致脱口失效，增强产品安全性、可靠性、稳定性和耐冲击性更强
3.采用滑块及压板结构，将可视化故障显示窗口与内部电气化完全隔开，增强电气安全，杜绝电弧烟雾将指示窗口熏黑导致指示失效
4. 带远程告警接点方便需要远程监视
5.35mm标准导轨设计，安装方便

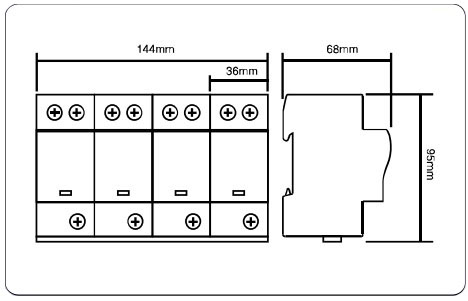

原理图及外形尺寸图：
技术参数：
|
产品型号 |
Uc |
Imax/In(kA) |
Up |
tA |
保护模式 |
SPD类别 |
|
NPS01-FB160/420/4 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB160/420/3+1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
160/80kA |
2.5KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB160/420/3 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB160/420/2 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB160/420/1+1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
160/80kA |
2.5KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB160/420/1 |
420V~ |
160/80kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB120/420/4 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L/PE |
限压型 |
|
NPS01-FB120/420/3+1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
120/60kA |
3.0KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB120/420/3 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB120/420/2 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB120/420/1+1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
120/60kA |
3.0KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB120/420/1 |
420V~ |
120/60kA |
3.0KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
注：以上类型产品可选配遥信，带遥信相应产品在原有型号后加/FM，如型号NPS01-FB120/420/4/FM； |
||||||
