产品型号：NPS01-F100/385/4、NPS01-FB80/420/4
用 途：产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域交流电源设备的第一级（B级）雷电过电压以及操作过电压的防护，安装在低压主（分）配电柜或低压总开关柜内，并联在电源进线处。
特点：
○选用优质压敏电阻、放电间隙，高可靠质量保证
○通流容量大、响应时间快
○采用温控断路技术，避免火灾发生，有工作故障指示
○带远程告警接点方便远程监视
○模块式设计，维护简单，外形美观
○35mm标准导轨设计，安装方便

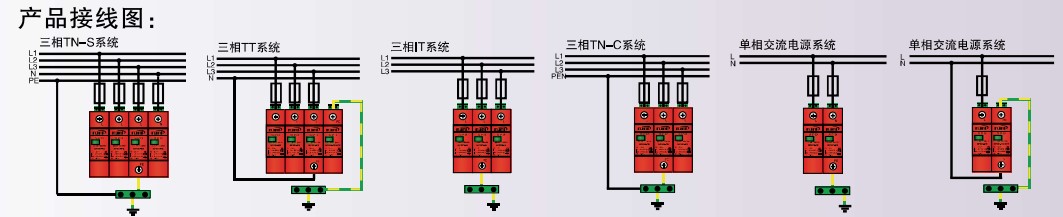

原理图及外形尺寸图：
技术参数：
|
产品型号 |
Uc |
Imax/In(kA) |
Up |
tA |
保护模式 |
SPD类别 |
|
NPS01-FB100/420/4 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB100/420/3+1 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
100/50kA |
2.2KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB100/420/3 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB100/420/2 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB100/420/1+1 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
100/50kA |
2.2KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB100/420/1 |
420V~ |
100/50kA |
2.2KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB80/420/4 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L/PE |
限压型 |
|
NPS01-FB80/420/3+1 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
80/40kA |
2.5KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB80/420/3 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
NPS01-FB80/420/2 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L/N-PE |
限压型 |
|
NPS01-FB80/420/1+1 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L-N |
限压型 |
|
255V~ |
80/40kA |
2.5KV |
≤100ns |
N-PE |
开关型 |
|
|
NPS01-FB80/420/1 |
420V~ |
80/40kA |
2.5KV |
≤25ns |
L-N、L/N-PE |
限压型 |
|
注：以上类型产品可选配遥信，带遥信相应产品在原有型号后加/FM，如型号NPS01-FB80/420/4/FM； |
||||||
