产品型号：NPS01-EP01/T1(T2、T3、T4)
用 途：适用于高层建筑、移动通讯基站、卫星地面站、雷达站、微波通讯站、机场设施、石油气站等各类建筑或设施的直击雷保护
特点：
○表面金属无氧铜，耐腐、导电性能优
○基本金属为优质碳素钢，强度高，导磁性好，有利于电磁场的传输与扩散
○水平连铸工艺制造，冶金分子结合，寿命长
○配件齐全、安装便捷，可有效提高施工速度

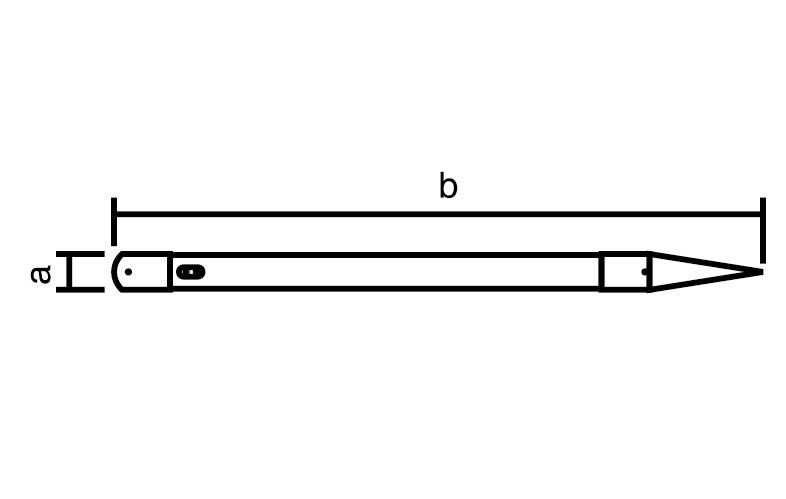

外形尺寸图：
|
产品型号 |
接地极直径a |
接地极长度b |
|
NPS01-EP01/T1 |
16mm |
1000mm |
|
NPS01-EP01/T2 |
16mm |
1500mm |
|
NPS01-EP01/T3 |
16mm |
2000mm |
|
NPS01-EP01/T4 |
16mm |
2500mm |
技术参数：
|
产品型号 |
铜层厚度 |
抗拉强度 |
平直度误差度 |
电阻率 |
使用寿命 |
冲击耐受电流密度质 |
重量 |
|
NPS01-EP01/T1 |
＞0.4mm |
≥600N/mm² |
≤1mm/m |
20X10-6Ω·m |
＞40年 |
≥1000kA/m² |
2kg |
|
NPS01-EP01/T2 |
＞0.4mm |
≥600N/mm² |
≤1mm/m |
20X10-6Ω·m |
＞40年 |
≥1000kA/m² |
3kg |
|
NPS01-EP01/T3 |
＞0.4mm |
≥600N/mm² |
≤1mm/m |
20X10-6Ω·m |
＞40年 |
≥1000kA/m² |
4kg |
|
NPS01-EP01/T4 |
＞0.4mm |
≥600N/mm² |
≤1mm/m |
20X10-6Ω·m |
＞40年 |
≥1000kA/m² |
5kg |

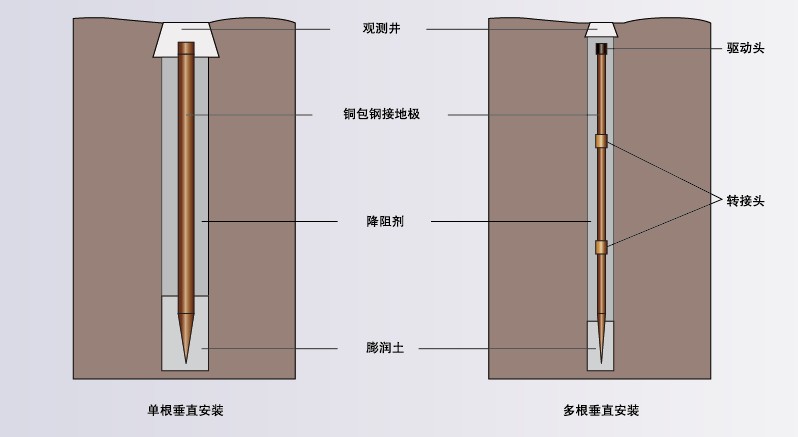

施工方法：
○接地体顶面埋没深度不应小于0.6米，
○为减少相邻接地体的屏蔽作用，垂直接地体的间距不应小于其长度的两倍，水平接地体的间距应根据设计规定，不宜小于5米
○多根接地极之间可使用转接头连接在一起，从而增加接地极的长度，降低接地阻抗
