产品型号：NPS01-Z6(8)X/10(20)
用 途：产品主要用于通信、铁路、计算机网络、电力、气象、交通、住宅等领域的单相交流电源设备的末级雷电过电压防护
特点：
○选用优质压敏电阻、气体放电管，高可靠质量保证
○采用温控保护电路，内置热保护，工作稳定可靠
○内部具有后级滤波电路，防止干扰波对设备的影响
○组合式架构，可根据用户进行多种功能的定制
○具有防雷失效指示功能

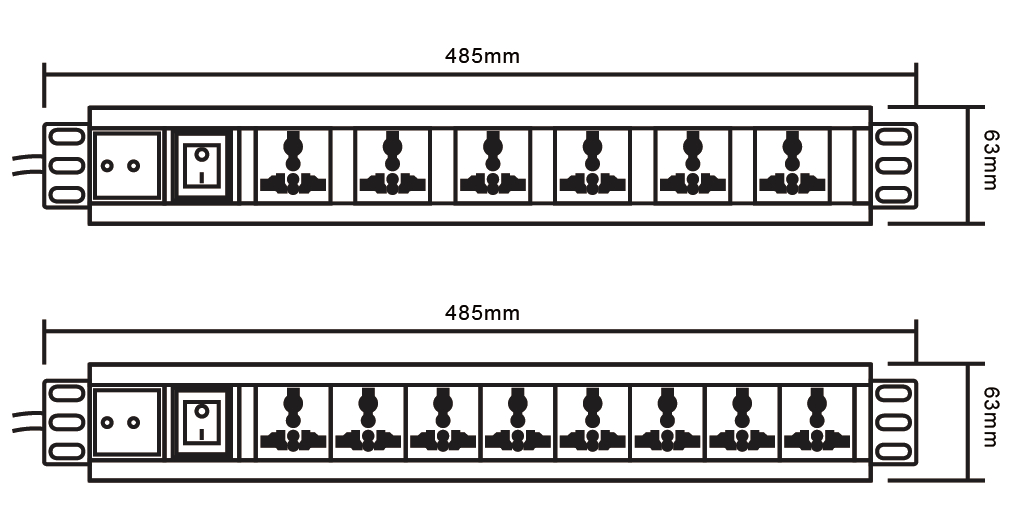

原理图及外形尺寸图：
技术参数：
|
产品型号 |
Uc |
额定负载电流 |
Imax/In(kA) |
Up |
tA |
保护模式 |
防雷失效指示 |
安装方式 |
|
NPS01-Z6X/10 |
320V~ |
10A |
10/5kA |
1.0KV |
≤25ns |
L/N-PE |
有 |
19英寸机架式 |
|
NPS01-Z8X/10 |
320V~ |
10A |
10/5kA |
1.0KV |
≤25ns |
L/N-PE |
有 |
19英寸机架式 |
|
NPS01-Z6X/20 |
320V~ |
10A |
20/10kA |
1.2KV |
≤25ns |
L/N-PE |
有 |
19英寸机架式 |
|
NPS01-Z8X/20 |
320V~ |
10A |
20/10kA |
1.2KV |
≤25ns |
L/N-PE |
有 |
19英寸机架式 |
|
注：以上产品为公司常规防雷插座产品，插座插口数可根据客户需要定制，详见PUD产品手册 |
||||||||

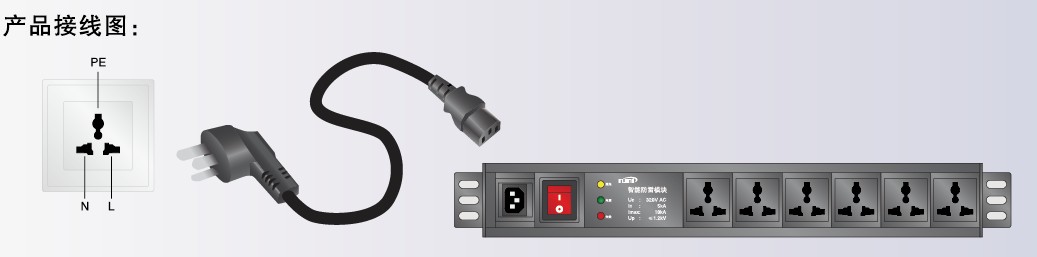

安装注意事项：
○安装在被保护设备前端，所连接的被保护设备累计总功率必须小于2000W
○将插头直接插入插座中便可正常使用
○请确保前端接座内部L(火线)与N(零线)按照正确的方式与接座相接，左边为N(零线)插孔，右边为L(火线)插孔，
不得接反
○请确保前端接座的PE线与大地良好连接，如无法确保接地合格，建议另外引线与主体钢筋连接，以达到快速将
雷电流泄放到大地的目的
○防雷插座无须特别维护，当防雷指示灯熄灭时(具有失效指示的型号)，则表示防雷插座内部防雷元件损坏，应
及时更换防雷插座
