产品型号：NPX01-POE/I(II)(/M)
用 途：适用于对POE系统的网络信号线路与电源线路的闪电感应和静电感应防护。Ⅰ型用于1、2、3、6传输信号，4、5、7、8传输电源的方式，Ⅱ型用于1、2、3、6既传输信号又传输电源的方式

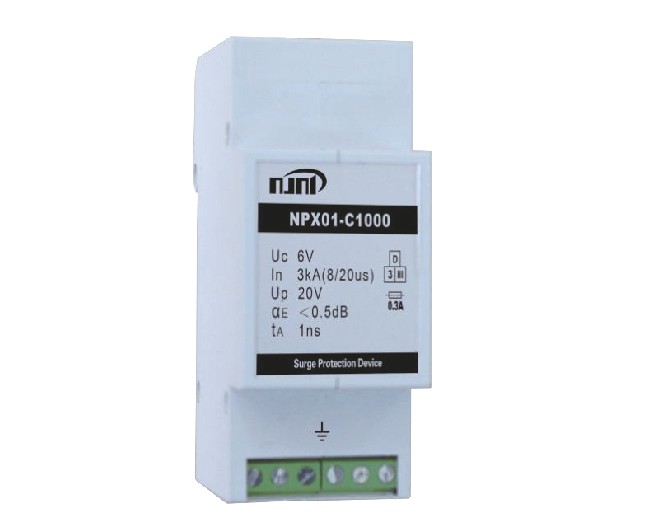

一体式：

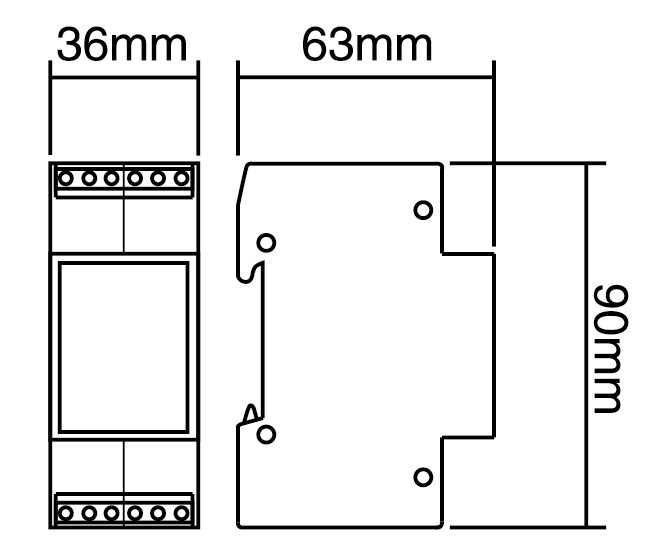

○36mm宽一体式阻燃外壳，35mm导轨安装
○复合雷电流和电涌保护模块，通流量大，限制电压低
○使用高速整流桥，寄生电容最小化，使传输性能最优
○耦合阻抗采用专用无感线绕电阻，性能稳定，限流效果显著
|
产品型号 |
|
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
接口类型 |
SPE |
|
NPX01-POE/I |
网络 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm² |
|
电源 |
60V |
3/5kA |
240V |
0.5A |
- |
4线 |
≤1ns |
- |
RJ45 |
2.5mm² |
|
|
NPX01-POE/II |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm² |

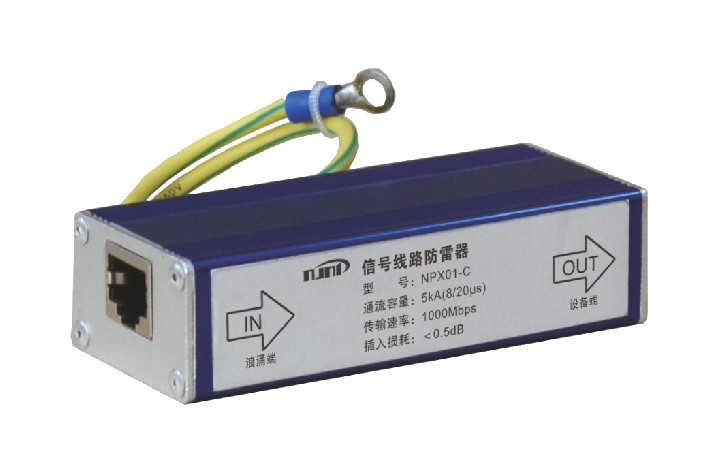

屏蔽式：

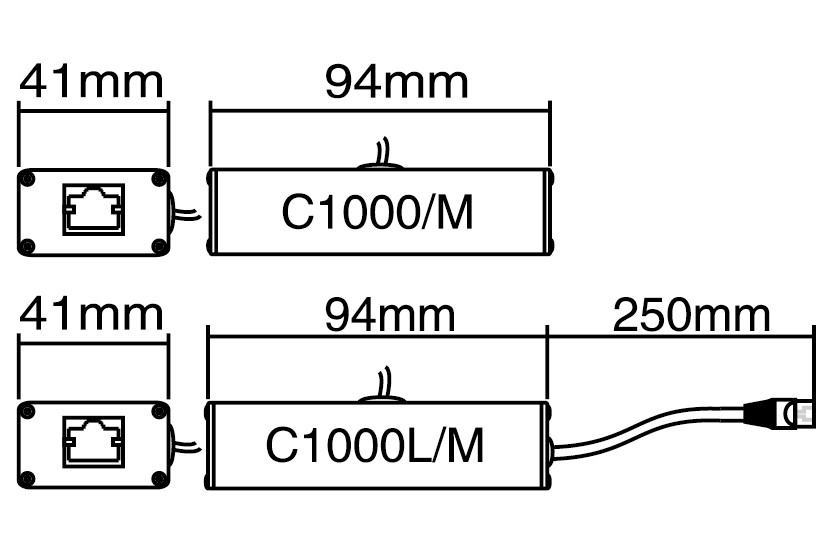

○41mm宽铝合金外壳，RJ45接口，具有抗干扰源，屏蔽电磁场的能力
○复合雷电流和电涌保护模块，通流量大，限制电压低
○用于POE系统的防护，特殊电路设计，有效减小内部电源干扰
○耦合阻抗信号部分采用专用无感线绕电阻，性能稳定，效果显著，
电源部分采用优质电感，高负载电流
|
产品型号 |
|
Uc |
In/Imax(kA) |
Up |
IL |
fG |
保护线数 |
tA |
αE |
接口类型 |
SPE |
|
NPX01-POE/I/M |
网络 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm² |
|
电源 |
60V |
3/5kA |
240V |
0.5A |
- |
4线 |
≤1ns |
- |
RJ45 |
2.5mm² |
|
|
NPX01-POEL/I/M |
网络 |
6V |
3/5kA |
20V |
0.3A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45/水晶头 |
2.5mm² |
|
电源 |
60V |
3/5kA |
240V |
0.5A |
- |
4线 |
≤1ns |
- |
RJ45/水晶头 |
2.5mm² |
|
|
NPX01-POE/II/M |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45 |
2.5mm² |
|
NPX01-POEL/II/M |
|
60V |
3/5kA |
240V |
0.5A |
100Mbps |
4线 |
≤1ns |
＜0.5dB |
RJ45/水晶头 |
2.5mm² |
|
注：以上类型产品可选配导轨安装，带导轨安装产品在原有型号后加/G，如型号NPX01-POE/II/M/G； |
|||||||||||
